樂從槽鋼批發,佛山槽鋼Q235B,廣東Q345B槽鋼價格
朗聚鋼鐵槽鋼規格表大全

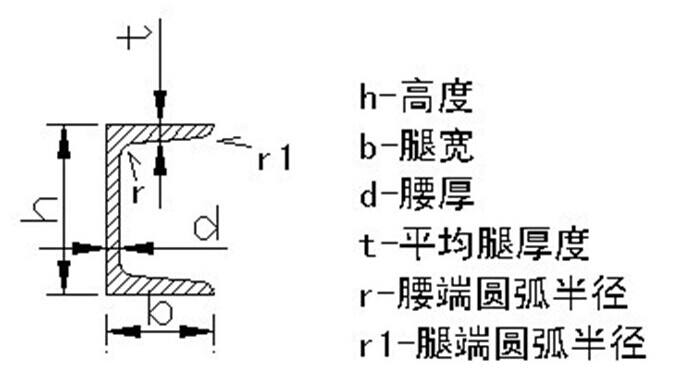

槽鋼是截面為凹槽形的長條鋼材。其規格以腰高*腿寬*腰厚的毫米數表示，如120*53*5，表示腰高為120毫米，腿寬為53毫米的槽鋼，腰厚為5毫米的槽鋼，或稱12#槽鋼。腰高相同的槽鋼，如有幾種不同的腿寬和腰厚也需在型號右邊加a b c 予以區別，如25a# 25b# 25c#等。
槽鋼規格表大全2018（最新）
名 | 型號 | 明細規格 | 理論重量 |
槽鋼 | 5# | 50*37*4.5 | 5.438 |
槽鋼 | 6.3# | 63*40*4.8 | 6.634 |
槽鋼 | 8# | 80*43*5.0 | 8.046 |
槽鋼 | 10# | 100*48*5.3 | 10.007 |
槽鋼 | 12# | 120*53*5.5 | 12.059 |
槽鋼 | 14#A | 140*58*6.0 | 14.535 |
槽鋼 | 14#B | 140*60*8.0 | 16.733 |
槽鋼 | 16#A | 160*63*6.5 | 17.24 |
槽鋼 | 16#B | 160*65*8.5 | 19.752 |
槽鋼 | 18#A | 180*68*7.0 | 20.174 |
槽鋼 | 18#B | 180*70*9.0 | 23 |
槽鋼 | 20#A | 200*73*7.0 | 22.637 |
槽鋼 | 20#B | 200*75*9.0 | 25.777 |
槽鋼 | 22#a | 220*77*7.0 | 24.999 |
槽鋼 | 22#B | 220*79*9.0 | 28.453 |
槽鋼 | 25#A | 250*78*7.0 | 27.41 |
槽鋼 | 25#B | 250*80*9.0 | 31.335 |
槽鋼 | 25#C | 250*82*11 | 35.26 |
槽鋼 | 28#A | 280*82*7.5 | 31.427 |
槽鋼 | 28#B | 280*84*9.5 | 35.823 |
槽鋼 | 28#C | 280*86*11.5 | 40.219 |
槽鋼 | 30#A | 300*85*7.5 | 34.463 |
槽鋼 | 30#B | 300*87*9.5 | 39.173 |
槽鋼 | 30#C | 300*89*11.5 | 43.883 |
槽鋼 | 32#A | 320*88*8.0 | 38.083 |
槽鋼 | 32#B | 320*90*10 | 43.107 |
槽鋼 | 32#C | 320*92*12 | 48.131 |
槽鋼 | 36#A | 360*96*9.0 | 47.814 |
槽鋼 | 36#B | 360*98*11 | 53.466 |
槽鋼 | 36#C | 360*100*13 | 59.118 |
槽鋼 | 40#A | 400*100*10.5 | 58.928 |
槽鋼 | 40#B | 400*102*12.5 | 65.208 |
槽鋼 | 40#C | 400*104*14.5 | 71.488 |
1、查查20b槽鋼的一些基本參數（單位長度重g、截面模量W），查《機械設計手冊》g=25.77kg/m=0.2577kg/cm，W=191.4cm3
2、查普通槽鋼的容許應力b（即限制槽鋼材料最大只能承受多大的力，這個是國家規定的），因為普通槽鋼是Q235型號的碳素鋼，結構容許應力[b]=1400kg/c㎡
3、列出承受彎矩最大計算公式：M=1/8GL2-1/8gL2，（L=500cm，G：計算最大均布荷載，g：同前）
4、因為M/W=b，所以：W×b=M=1/8L2（G-g)×b：則：G-g=191.4×1400×8/5002=8.5747kg/cm
G=8.5747-0.2577=8.3170kg/cm=813.7 kg/m
即在5米跨度內，上面可以放813.7×5=4.1585噸
