您好，歡迎來到鋼鐵材料一站式采購平臺廣東鋼鐵在線網(wǎng)(鋼管制造型板材倉儲gdgtzx.com)咨詢熱線：13620812858 0757-28789056
聯(lián)系我們CONTACT
佛山市朗聚鋼鐵有限公司
網(wǎng)址：www.zzshkjx.com
聯(lián)系人：邱先生
手機(jī)：13620812858
座機(jī)：0757-28789056
傳真：0757-28788607
地址：佛山市樂從鎮(zhèn)鋼鐵世界商務(wù)樓B座502
當(dāng)前位置：網(wǎng)站首頁 » 倉儲庫存 » 無縫鋼管,20#無縫管,GB5310 20G無縫鋼管,廣東樂從無縫管批發(fā)

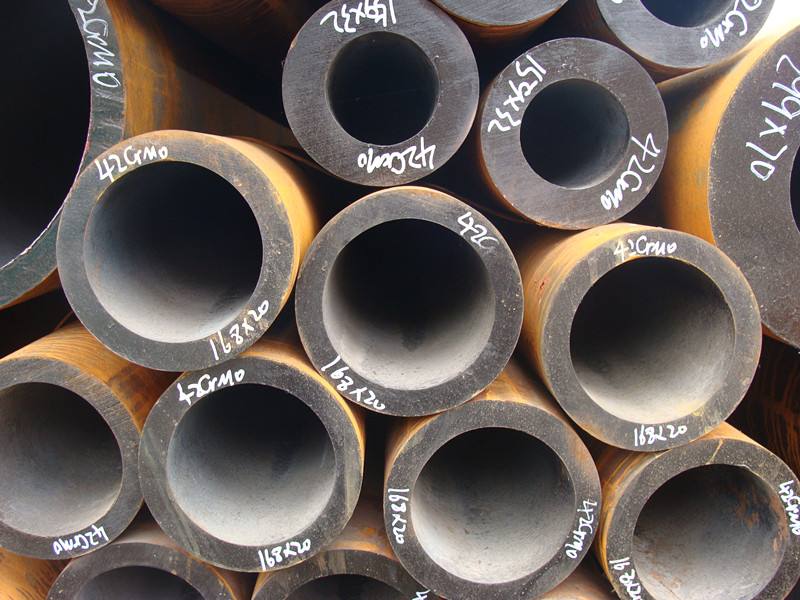

無縫鋼管,20#無縫管,GB5310 20G無縫鋼管,廣東樂從無縫管批發(fā)
國標(biāo)無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經(jīng)熱軋、冷軋或冷撥制成。國標(biāo)鋼管在我國鋼管業(yè)中具有重要的地 位。據(jù)不完全統(tǒng)計(jì)，我國現(xiàn)有國標(biāo)鋼管生產(chǎn)企業(yè)約240多家，無縫鋼管機(jī)組約250多套，年產(chǎn)能力約450多萬噸。從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。
軋制國標(biāo)鋼管的原料是圓管坯，圓管胚要經(jīng)過切割機(jī)的切割加工成長度約為1米的坯料，并經(jīng)傳送帶送到熔爐內(nèi)加熱。鋼坯被送入熔爐內(nèi)加熱，溫度大約為1200攝氏度。燃料為氫氣或乙炔。爐內(nèi)溫度控制是關(guān)鍵性的問題.圓管坯出爐后要經(jīng)過壓力穿孔機(jī)進(jìn)行穿空。一般較常見的穿孔機(jī)是錐形輥穿孔機(jī)，這種穿孔機(jī)生產(chǎn)效率高，產(chǎn)品質(zhì)量好，穿孔擴(kuò)徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機(jī)通過錐形鉆頭高速旋轉(zhuǎn)入鋼胚打孔，形成鋼管。鋼管內(nèi)徑由定徑機(jī)鉆頭的外徑長度來確定。國標(biāo)鋼管經(jīng)定徑后，進(jìn)入冷卻塔中，通過噴水冷卻，鋼管經(jīng)冷卻后，就要被矯直。鋼管經(jīng)矯直后由傳送帶送至金屬探傷機(jī)（或水壓實(shí)驗(yàn)）進(jìn)行內(nèi)部探傷。若鋼管內(nèi)部有裂紋，氣泡等問題，將被探測出。鋼管質(zhì)檢后還要通過嚴(yán)格的手工挑選。鋼管質(zhì)檢后，用油漆噴上編號、規(guī)格、生產(chǎn)批號等。并由吊車吊入倉庫中。
國標(biāo)無縫鋼管承受壓力計(jì)算公式:
一：國標(biāo)無縫管外徑、規(guī)格、壁厚求能承受壓力計(jì)算方法(鋼管不同材質(zhì)抗拉強(qiáng)度不同) 壓力=(壁厚*2*鋼管材質(zhì)抗拉強(qiáng)度)/(外徑*系數(shù))
二：已知無縫管無縫鋼管外徑和承受壓力求壁厚計(jì)算方法： 壁厚=(壓力*外徑*系數(shù))/(2*鋼管材質(zhì)抗拉強(qiáng)度)
三：無縫管壓力系數(shù)表示方法： 鋼管壓力P<7Mpa 系數(shù)S=8 7<鋼管壓力P<17.5 系數(shù)S=6 鋼管壓力P>17.5 系數(shù)S=4
國標(biāo)無縫鋼管執(zhí)行標(biāo)準(zhǔn):
1、結(jié)構(gòu)用無縫鋼管：GB8162-2008 2、輸送流體用地縫鋼管：GB8163-20083、鍋爐用無縫鋼管：GB3087-2008 4、鍋爐用高壓無縫管：GB5310-2008（ST45.8-Ⅲ型） 5、化肥設(shè)備用高壓無縫鋼管：GB6479-1999 6、地質(zhì)鉆探用無縫鋼管：YB235-70 7、石油鉆探用無縫鋼管：YB528-65 8、石油裂化用無縫鋼管：GB9948-88 9、石油鉆鋌專用無縫管：YB691-70 10、汽車半軸用無縫鋼管：GB3088-1999 11、船舶用無縫鋼管：GB5312-1999 12、冷拔冷軋精密無縫鋼管：GB3639-1999 13、各種合金管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr,12Cr1MoV,15CrMo
另外，還有GB/T17396-1998（液壓支柱用熱軋無縫鋼管）、GB3093-1986（柴油機(jī)用高壓無縫鋼管）、GB/T3639-1983（冷拔或冷軋精密無縫鋼管）、GB/T3094-1986（冷拔無縫鋼管異形鋼管）、GB/T8713-1988（液壓和氣動(dòng)筒用精密內(nèi)徑無縫鋼管）、GB13296-1991（鍋爐、熱交換器用不銹鋼無縫鋼管）、GB/T14975-1994（結(jié)構(gòu)用不銹鋼無縫鋼管）、GB/T14976-1994（流體輸送用不銹鋼無縫鋼管）GB/T5035-1993（汽車半軸套管用無縫鋼管）、API SPEC5CT-1999（套管和油管規(guī)范）等。
大口徑厚壁無縫鋼管生產(chǎn)的生產(chǎn)制造工藝可分為冷拔、冷軋和熱軋三種基本方式，鋼管的材質(zhì)為10#、20#、35#、45#稱為 普通鋼管， 16Mn介于普通鋼管和合金鋼管之間稱為低合金鋼管，鋼管的材質(zhì)為27SiMn、12Cr1MoV、10CrMo910、15CrMo、35CrMo以及不銹鋼管統(tǒng)稱為合金鋼管。按照用途分為結(jié)構(gòu)用無縫鋼管；輸送用無縫鋼管；鍋爐用無縫鋼管；鍋爐用高壓無縫鋼管；化肥設(shè)備用高壓無縫鋼管；地質(zhì)磚探用無縫鋼管；石油磚探用無縫鋼管；石油裂化用無縫鋼管；船舶用無縫鋼管；冷拔冷軋精密無縫鋼管；各種合金管。無縫鋼管表示方法為外徑，壁厚，厚壁無縫鋼管主要用于機(jī)械加工，煤礦，液壓鋼，等多種用途。
厚壁無縫鋼管分類——熱軋厚壁無縫鋼管、冷軋厚壁無縫鋼管、冷拔厚壁無縫鋼管、擠壓厚壁無縫鋼管、頂管。
結(jié)構(gòu)用不銹鋼無縫鋼管（GB/T14975-1994）是廣泛用于化工、石油、輕紡、醫(yī)療、食品、機(jī)械等工業(yè)的耐腐蝕管道和結(jié)構(gòu)件及零件的不銹鋼制成的熱軋（擠、擴(kuò)）和冷拔（軋）無縫鋼管。
流體輸送用不銹鋼無縫鋼管（GB/T14976-1994）是用于輸送流體的不銹鋼制成的熱軋（擠、擴(kuò)）和冷拔（軋）無縫鋼管。
異型無縫鋼管是除了圓管以外的其他截面形狀的無縫鋼管的總稱。按鋼管截面形狀尺寸的不 同又可分為等壁厚異型無縫鋼管（代號為D）、不等壁厚異型無縫鋼管（代號為BD）、變直徑異型無縫鋼管（代號為BJ）。異型無縫鋼管廣泛用于各種結(jié)構(gòu)件、工具和機(jī)械零部件。和圓管相比，異型管一般都有較大的慣性矩和截面模數(shù)，有較大的抗彎抗扭能力，可以大大減輕結(jié)構(gòu)重量，節(jié)約鋼材。
美標(biāo)鋼管按其制造方法分為 美標(biāo)無縫鋼管 和美標(biāo)焊接鋼管兩種。美標(biāo)無縫鋼管又稱美標(biāo)無縫管，常見的美標(biāo)無縫鋼管為API美標(biāo)無縫鋼管,ASME美標(biāo)無縫鋼管,ASTM無縫鋼管。常見的美標(biāo)鋼管材料標(biāo)準(zhǔn):API(美標(biāo)石油協(xié)會）,ASTM(美國材料協(xié)會）ASME（美標(biāo)機(jī)械工程協(xié)會）
API美標(biāo)鋼管：API是美國石油協(xié)會的簡稱，標(biāo)準(zhǔn)全稱是API SPEC 5L。API美標(biāo)鋼管按等級分為PSL1和PSL2。API美標(biāo)鋼管按壁厚等級分為SCH10,20,30,40,60,80,100,120,160,STD,XS,XXS。其中,標(biāo)準(zhǔn)重量管,以STD表示;加厚管，以XS表示;特厚管，以XXS表示。常用的美標(biāo)鋼管壁厚等級標(biāo)準(zhǔn)為ANSI/ASME B36.10M、B36.19M。
ASTM美標(biāo)鋼管：ASTM是美國材料和實(shí)驗(yàn)協(xié)會標(biāo)準(zhǔn)。常見標(biāo)準(zhǔn)A106、A53、A179、A192、A210、A213、A252、A500、A519.常見材質(zhì) A106B,SA106B,T22,SA210C,T22,T91等
ASME美標(biāo)鋼管：ASME是美國機(jī)械工程協(xié)標(biāo)準(zhǔn)。ASTM美標(biāo)鋼管和ASME美標(biāo)鋼管的區(qū)別：ASTM鋼管材質(zhì)前面沒有S，ASME鋼管材質(zhì)前面有S;ASTM鋼管材質(zhì)以T開頭，ASME鋼管材質(zhì)以P開頭。
朗聚鋼鐵技術(shù)部-無縫鋼管
（1）熱軋（擠壓、擴(kuò)）無縫鋼管品種（GB 8162、8163、3087、45#、304、201）
|
|
|
| ||||||||||||||||||||||||
| |||||||||||||||||||||||||||
注：1.GB 8162-87《結(jié)構(gòu)用無縫鋼管》，GB8163-87《輸送流體用無縫鋼管》。
2.帶括號的尺寸不推薦使用。鋼管通常長度為3~12m。
3.鋼管以熱處理狀態(tài)交貨。
4.鋼管理論重量，可按第3.7頁“鋼管重量計(jì)算公式”進(jìn)行計(jì)算或查閱“GB 8162或8163-87”標(biāo)準(zhǔn)。
（2）冷拔或冷軋精密無縫鋼管（GB 3639-2000）
（1）鋼管的外徑和壁厚（mm） | |||||
外徑 | 壁厚 | 外徑 | 壁厚 | 外徑 | 壁厚 |
4，5 6 8，10 12，（13） 14 16，18 20，22，25 （26），28 | 0.5～1.0 0.5～1.2 0.5～2.5 0.5～6 0.5～6 0.5～4 0.5～5 0.5～6 | 30，32 35 38，40 42，45 48，50 55，60，63 70，76，80 90 | 0.5～6 0.5～（7） 0.5～8 1.0～10 1.0～10 1.0～12.5 1.0～12.5 1.5～12.5 | 100 110，120 130，140 150 160，170 180 190，200 | （1.8）～12.5 2～12.5 3～12.5 3～12.5 4～12.5 5～12.5 6～12.5
|
壁厚系列：0.5、（0.8）、1.0、1.2、1.5、（1.8）、2.0、（2.2）、2.5、（2.8）、3.0、（3.5）、4、（4.5）、5、（5.5）、6、（7）、8、（9）、10、11、12.5 | |||||
注：帶括號尺寸不推薦使用。
（2）鋼管的交貨狀態(tài) | ||||||||||||
交貨狀態(tài) | 代號 | 說 明 | ||||||||||
冷加工/硬 | BK | 最后加工后，不再進(jìn)行熱處理，使管子進(jìn)行很小變形 | ||||||||||
冷加工/軟 | BKW | 最后熱處理后，進(jìn)行小變形量的冷加工，再加工時(shí)進(jìn)行有限冷變形（如擴(kuò)口、彎曲） | ||||||||||
冷加工后消 除應(yīng)力退火 | BKS | 最后冷加工后，在AC1以下進(jìn)行退火，以消除應(yīng)力 | ||||||||||
退火 | GBK | 最后冷加工后，在保護(hù)氣體下進(jìn)行完全退火 | ||||||||||
正火 | NBK | 最后冷加工后，在保護(hù)氣體下進(jìn)行正火 | ||||||||||
| ||||||||||||
（3）鋼管的力學(xué)性能 | ||||||||||||
牌號 | 交 貨 狀 態(tài) | |||||||||||
BK | BKW | BKS | ||||||||||
抗拉強(qiáng)度（MPa）≥ | 伸長率δ5（%）≥ | 抗拉強(qiáng)度（MPa）≥ | 伸長率δ5（%）≥ | 抗拉強(qiáng)度（MPa）≥ | 伸長率δ5（%）≥ | |||||||
10 20 35 45 | 410 510 590 645 | 6 5 4 4 | 375 450 550 630 | 10 8 6 5 | 335 430 520 610 | 12 10 8 7 | ||||||
| ||||||||||||
牌號 | 交 貨 狀 態(tài) | |||||||||||
GBK | NBK | |||||||||||
抗拉強(qiáng)度（MPa）≥ | 伸長率δ5（%）≥ | 抗拉強(qiáng)度 | 屈服點(diǎn) | 伸長率δ5（%）≥ | ||||||||
（MPa）≥ | ||||||||||||
10 20 35 45 | 335 390 510 590 | 24 20 17 14 | 335 410 530 600 | 205 245 315 355 | 24 20 17 14 | |||||||
注：1.外徑≤30mm和壁厚＞3mm的鋼管，其最小屈服點(diǎn)可降低10MPa。
2.鋼管牌號的化學(xué)成分應(yīng)符合“GB/T 699-1999”規(guī)定。
3.經(jīng)供需雙方協(xié)商，可供應(yīng)其他牌號的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼和低合金結(jié)構(gòu)鋼。
（3）低中壓鍋爐用無縫鋼管（GB 3087-1999）
（1）鋼管的化學(xué)成分、制造方法、尺寸和重量 | ||||||||||
①鋼管用牌號10、20優(yōu)質(zhì)碳素結(jié)構(gòu)鋼制造，化學(xué)成分參見“GB/T 699-1999”規(guī)定 ②鋼管制造方法：熱軋（擠壓、擴(kuò)）或冷拔（軋）無縫方法。需方指定某一種時(shí)，應(yīng)在合同中注明 ③鋼管的外徑、壁厚和理論重量查閱“GB/T17395-1998”規(guī)定 ④鋼管的通常長度：熱軋（擠壓、擴(kuò)）4～12m；冷拔（軋）4～10.5m | ||||||||||
| ||||||||||
（2）鋼管的縱向力學(xué)性能 | ||||||||||
牌號 | 壁厚 （mm） | 抗拉強(qiáng)度 （MPa） | 屈服點(diǎn)（MPa） | 伸長率δ5（%） | ||||||
≥ | ||||||||||
10 | 全部 | 335～475 | 195 | 24 | ||||||
20 | <15 ≥15 | 410～550 | 245 225 | 20 | ||||||
| ||||||||||
（3）鋼管在高溫下屈服強(qiáng)度（σ0.2）最小值 | ||||||||||
牌號 | 試樣狀態(tài) | 溫度（℃） | ||||||||
200 | 250 | 300 | 350 | 400 | 450 | |||||
10 20 | 供貨狀態(tài) | 165 188 | 145 170 | 122 149 | 111 137 | 109 134 | 107 132 | |||
注：1. 鋼管以熱軋或熱處理狀態(tài)交貨。熱軋狀態(tài)交貨時(shí)，鋼管終軋溫度應(yīng)≥Ar3。
2.用于中壓鍋爐過熱蒸氣管用鋼管的高溫瞬時(shí)性能，需方在合同中應(yīng)注明鋼管的用途。
3.根據(jù)需方要求，經(jīng)供需雙方協(xié)商，并在合同中注明試驗(yàn)溫度，供方可提供鋼管的實(shí)際高溫瞬時(shí)性能數(shù)據(jù)。
（5）低壓流體輸送用焊接鋼管及鍍鋅焊接鋼管
（GB 3091、3092-93）
公稱口徑 | 外徑 | 普通鋼管 | 加厚鋼管 | |||
（mm） | （in） | 公稱尺寸 （mm） | 壁厚 （mm） | 理論重量 （kg/m） | 壁厚 （mm） | 理論重量 （kg/m） |
6 8 10 15 20 25 32 40 50 65 80 100 125 150 | 1/8 1/4 3/8 1/2 3/4 1 1? 1? 2 2? 3 4 5 6 | 10.0 13.5 17.0 21.3 26.8 33.5 42.3 48.0 60.0 75.5 88.5 114.0 140.0 165.0 | 2.00 2.25 2.25 2.75 2.75 3.25 3.25 3.50 3.50 3.75 4.00 4.00 4.50 4.50 | 0.39 0.62 0.82 1.26 1.63 2.42 3.13 3.84 4.88 6.64 8.34 10.85 15.04 17.81 | 2.50 2.75 2.75 3.25 3.50 4.00 4.00 4.25 4.50 4.50 4.75 5.00 5.50 5.50 | 0.46 0.73 0.97 1.45 2.01 2.91 3.78 4.58 6.16 7.88 9.81 13.44 18.24 21.63 |
注：1.公稱口徑表示近似的內(nèi)徑參考尺寸，它不等于外徑減2倍壁厚之差；其外徑?jīng)Q定于圓錐管螺紋的大經(jīng)尺寸（參見第28.7頁）。
2.鋼管按管端形式，分不帶螺紋和帶螺紋兩種；按表面情況，分焊接鋼管（不鍍鋅）和鍍鋅焊接鋼管兩種。
3.鋼管的交貨狀態(tài)：以不帶螺紋鋼管交貨，公稱口徑>10mm鋼管也可帶螺紋（圓錐或圓柱管螺紋）交貨。每根帶螺紋鍍鋅焊接鋼管帶一個(gè)鋼制或可鍛鑄鐵制的鍍鋅管接頭（圓錐或圓柱管螺紋）。
4.焊接鋼管的通常長度為4~10m，鍍鋅焊接鋼管的通常長度為4~9m，鍍鋅后鋼管重量按表再加3%~6%。
（6）普通碳素鋼電線套管（GB 3640-88）
| ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
注：1.鋼管通常長度為3~9m。
2.交貨時(shí)每根鋼管帶一個(gè)管接頭，表中理論重量不計(jì)管接頭。
3.鋼管表面分不鍍鋅、鍍鋅和其他涂層三種。
（7）結(jié)構(gòu)用不銹鋼無縫鋼管
（GB/T 14975-94）
熱軋鋼管的外徑和壁厚（mm） | ||||||||||||||||
|
|
| ||||||||||||||
壁厚系列：4.5，5，6，7，8，9，10，11，12，13，14，15，16，17，18，19，20，22，24，25，26，28 | ||||||||||||||||
| ||||||||||||||||
冷拔鋼管的外徑和壁厚（mm） | ||||||||||||||||
|
|
| ||||||||||||||
壁厚系列：1.0，1.2，1.4，1.5，1.6，2.0，2.2，2.5，2.8，3.0，3.2，3.5，4.0，4.5，5.0，5.5，6.0，7.0，7.5，8.0，8.5，9.0，9.5，10，11，12，13，14，15 | ||||||||||||||||
注：1.鋼管的通常長度（m）：熱軋鋼管為2~12；冷拔鋼管為1~8。
2.鋼管的交貨狀態(tài)：鋼管經(jīng)熱處理并酸洗交貨。凡經(jīng)整體磨、鏜或經(jīng)保護(hù)氣氛熱處理的鋼管，以及供機(jī)械加工用的鋼管，可以不經(jīng)酸洗交貨。
3.鋼管按實(shí)際重量交貨，也可按理論重量交貨。
（8）流體輸送用不銹鋼無縫鋼管
（GB/T 14976-94）
熱軋鋼管的外徑和壁厚（mm） | |||||||||||||||
|
| ||||||||||||||
壁厚系列：4.5，5，6，7，8，9，10，11，12，13，14，15，16，17，18 | |||||||||||||||
| |||||||||||||||
冷拔鋼管的外徑和壁厚（mm） | |||||||||||||||
|
|
| |||||||||||||
壁厚系列：0.5，0.6，0.8，1.0，1.2，1.4，1.6，2.0，2.2，2.5，2.8，3.0， 3.5，4.0，4.5，5.0，5.5，6.0，6.5，7.0，7.5，8.0，8.5，9.0，9.5，10，11，12，13，14，15 | |||||||||||||||
注：1.鋼管的通常長度（m）：熱軋鋼管為2~12；冷拔鋼管為2~8。
2.鋼管的交貨狀態(tài)：鋼管經(jīng)熱處理并酸洗交貨。凡經(jīng)整體磨、鏜或經(jīng)保護(hù)氣氛熱處理的鋼管，可以不經(jīng)酸洗交貨。
3.鋼管按實(shí)際重量交貨，也可按理論重量交貨。
